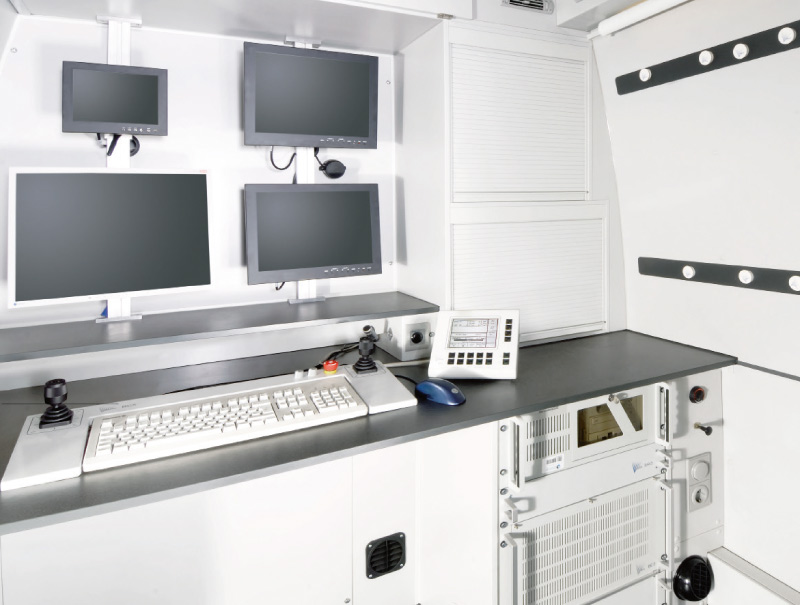

IBAK BS 5 je centrální monitorovací a řídicí jednotka pro inspekční systémy IBAK pro instalaci.
Lze na něm ovládat všechny současné kamery a podvozky IBAK. Vozík a příslušná kamera se ovládají pomocí ergonomicky tvarované konzoly se dvěma joysticky.
Inteligentní operační systém IBAK BS 5 využívá vysoce vyvinuté mikroprocesorové řízení k rozpoznání připojených komponent systému a zpřístupňuje na grafickém LCD displeji odpovídající stavové informace, jako je vnitřní tlak kamery a podvozku, napájecí napětí, intenzita osvětlení a rozšíření. Výška elektrického nastavení výšky v procentech.
Ze 16 ovládacích tlačítek má 7 předdefinované funkce; 9 klíčů je automaticky přiřazeno systémem v závislosti na konfiguraci systému.
IBAK BS 5 má také integrovanou funkci automatického zastavení; ve spojení s lanovými navijáky KW 310 a 505 to umožňuje, aby se pásový vozík při couvání automaticky zastavil na volně definovatelných bodech. Tím je výrazně snazší najíždění zejména na vstupní šachtu.
Sofistikovaný, na praxi orientovaný a energeticky úsporný design IBAK BS 5 zaručuje efektivní provoz kontrolních systémů IBAK v každém ohledu.

Technická data systému

Klasifikace produktu Operační systém pro ovládání kamer a podvozků IBAK
Šířka x výška x hloubka BP 5: 770 x 100 x 390 mm BE 5: 483 x 177 x 310 mm BEV5B: 483 x 177 x 310 mm BAV5: 483 x 88 x 265 mm
Hmotnost jednotlivých komponent mezi 2,7 kg a 12 kg; Celková hmotnost cca 32 kg
Interkom, reproduktor, mikrofon zpracování audio signálu procinterkom a rozšíření zařízení; Mikrofon s husím krkem, vnitřní reproduktor, vnější reproduktor, handsfree pro rozšiřující systém
Délka kabelu kamery až 600 m
Zařízení pro zobrazování dat ano (EDE 7), rozhraní RS232
Video vstup/výstup ano
klávesnice ano
TV standard NTSC / PAL
Provozní napětí 110-240 VAC, 50/60 Hz
Měření délky ano
Zobrazení délky ano
Funkce Autostop ano
Sekundární okruhy zabezpečovacího zařízení monitorované hlídači izolace.

Příslušenství

Rozšiřující sada IBAK:
Ano
