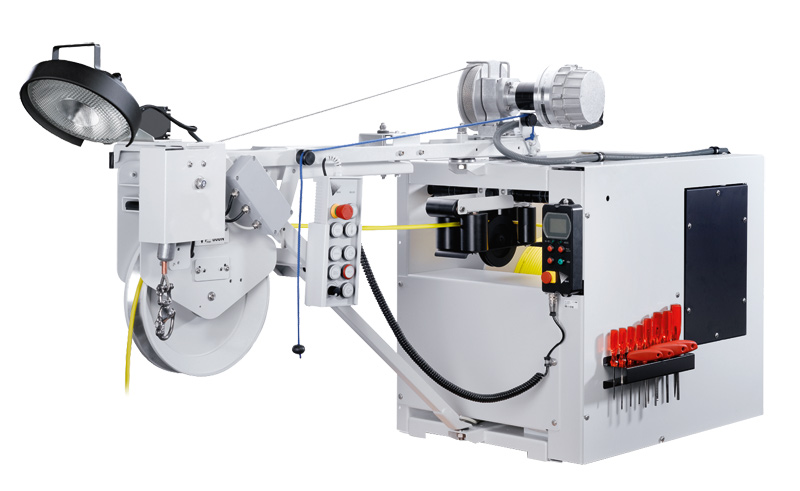

BAK KW 305, KW 310 a KW 505 jsou plně automatické, motorem poháněné lanové navijáky, které pojmou až 600 m (KW 505 s BS 5) kabel kamery. Všechny tři jsou určeny pro provoz s podvozky a kamerami IBAK.
IBAK LISY na T76 nebo T86 je provozován na 305/310/505 v kombinaci s navijáky LISY. Kamerové systémy IBAK PANORAMO, PANORAMO 150 a PANORAMO SI lze provozovat na KW 310 a KW 505 (s FO kabelem). Integrovaná kontrola trakce synchronizuje interakci vozíku a navijáku: V závislosti na rychlosti vozíku se lano navíjí a odvíjí odpovídající rychlostí.

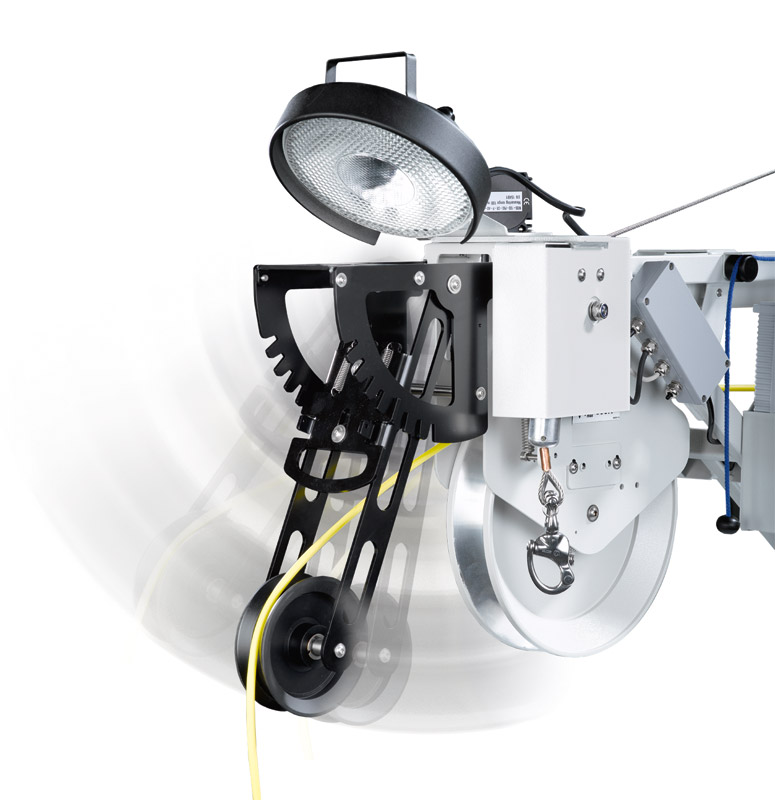

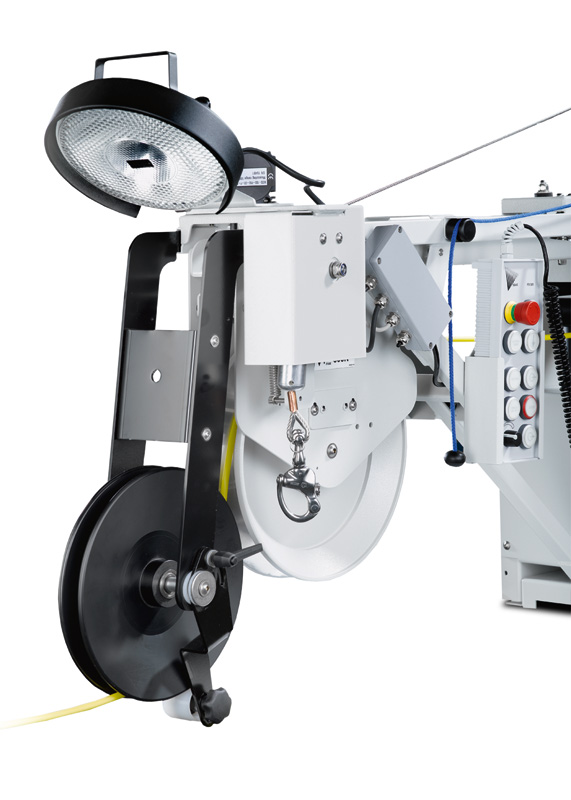

Toto inteligentní ovládání zabraňuje přejetí kabelu kamery a zároveň zajišťuje hladkou zpáteční cestu. Otočné rameno navijáku umožňuje přesné polohování nad hřídelí. Příslušný kamerový systém je bezpečně a přesně přiveden do šachty pomocí lanového navijáku, zatímco integrovaný reflektor pracoviště optimálně osvětluje otvor šachty.

Automatické vedení kabelu zajišťuje, že je kabel kamery navinut ve správné poloze. Uživatel také těží z funkce autostop. Při couvání to umožňuje automatické zastavení podvozku na volně definovatelných bodech, což zejména usnadňuje najíždění na vstupní šachtu: další příklad vysokého komfortu ovládání inspekčních systémů IBAK.

Kabelové navijáky KW 310 a KW 505 přenášejí obraz digitálně, beze ztrát a bez rušení. K tomu slouží optický kabel (FO). U KW 305 se pro analogový přenos videa používá koaxiální kabel. V kombinaci s BS 5 pojme kabelový naviják KW 505 maximálně 600 metrů kabelu kamery.

Technická data systému

Klasifikace produktu plně automatický, motorem poháněný KW
Max.délka kabelu 300m
Šířka x výška x hloubka cca 500 x 780 x 720 mm (bez prodlužovacího ramene)
Hmotnost s 300 m kabelem: cca 105 kg
Stupeň krytí IP 54
Měření délky ano - zobrazení na monitoru a na lanovém navijáku
Zobrazení délky ano - zobrazení v monitoru a na lanovém navijáku
Motorizované ano
Správně umístěné navíjení kabelu ano, automaticky
Nouzový vypínač ano
Zvedací naviják pro vložení kamerového systému ano

Příslušenství

Rozšiřující sada IBAK:
Ano
Dálkové ovládání:
Ano
Reflektory na pracovišti:
Ano
Zařízení pro vychylování kabelu:
Ano
Polohovací válec PANORAMO SI:
Ne
Teleskopický výložník:
Ne

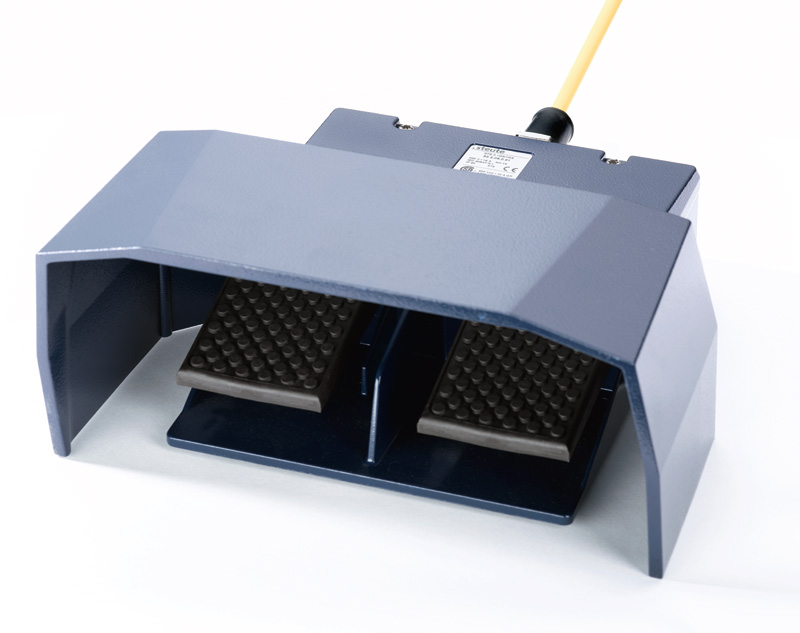

Nožní spínač pro zvedací naviják:
Ano

Prospekt ZDE
