Osvědčený princip

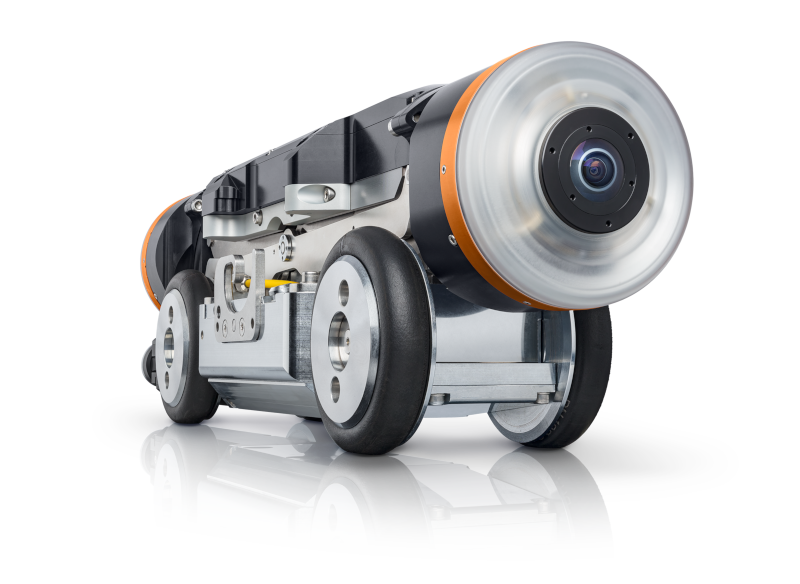

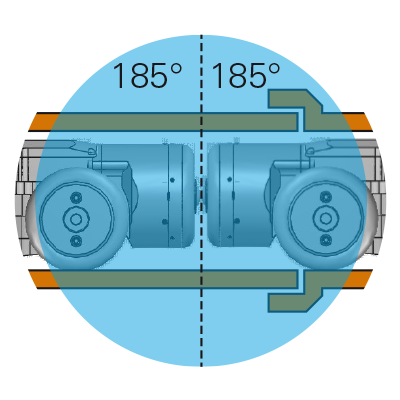

Na rozdíl od konvenčních systémů kontroly kanalizací používá IBAK-PANORAMO dvě digitální kamery s vysokým rozlišením a 185° objektivem typu rybí oko, které jsou umístěny v přední a zadní části podvozku kamery. Pomocí techniky rybího oka je možné pořizovat snímky s extrémně širokoúhlými ohniskovými vzdálenostmi. Ty jsou zaznamenávány v intervalech 5 cm a obraz z přední kamery je kombinován s obrazem ze zadní kamery. Vznikají tak tzv. kulové obrazy, které umožňují zobrazit kanalizaci v reálném 3D pohledu do interiéru. Zvláštností je použití dvou kamer, které zaznamenávají průplav z různých perspektivách. To umožňuje například při analýze zobrazit větve ze směru proudění i proti směru proudění. Osvětlení xenonovým bleskem vytváří obraz ostrý jako břitva i při nejvyšší rychlosti (až 35 cm za sekundu) a zabraňuje rozmazání pohybem.

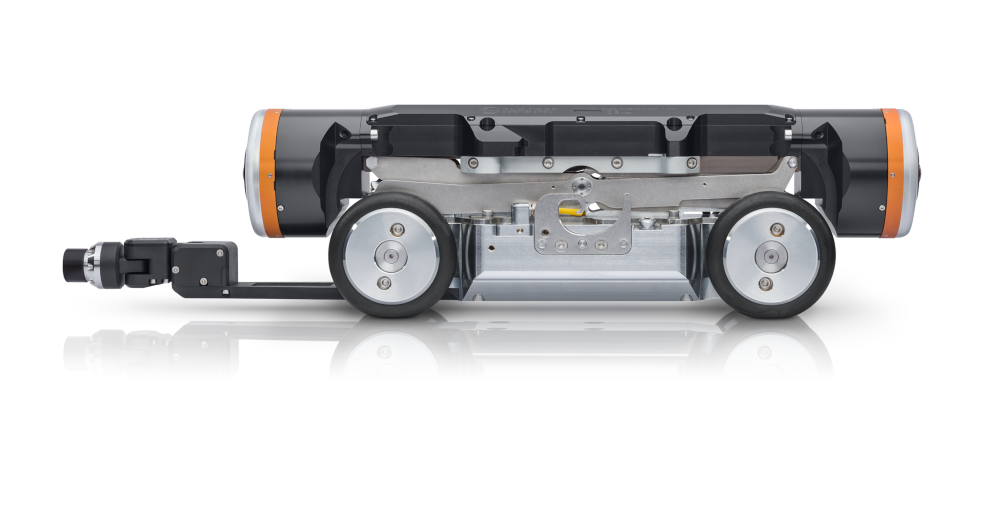

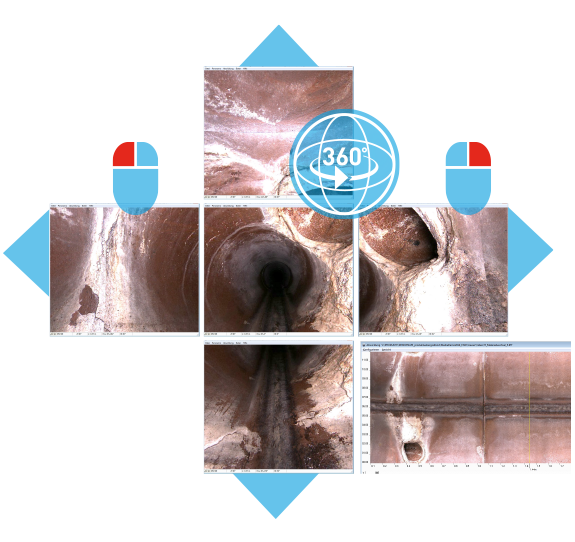

Z takto vygenerovaných obrazových souborů lze libovolně vybrat perspektivu, ze které by se chtěl na událost či škodu dívat a v kanceláři je možná i virtuální kontrola kanalizace. Osoba, která provádí analýzu škod, tedy nemusí být nutně totožná s provozovatelem. Na rozdíl od inspekce konvenční technologií, při které se musí zastavit, kamera musí být aktivně nasměrována do poškození a je také pojmenována, IBAK PANORAMO projíždí úsekem bez zastavení. Posouzení stavu může být provedeno odděleně od kontroly v kanceláři.

To umožňuje plánovatelnější kontrolu kanalizací, protože bez ohledu na počet událostí v potrubí trvá kontrola bez zastávek a panorámování vždy přibližně stejně dlouho. Navíc je zde možnost projet podstatně více úseků za kratší dobu a zavést jinou strukturu práce, protože obsluha systému nemusí nutně provádět analýzu. Poškození, manžety nebo domovní přípojky lze efektivně a spolehlivě posoudit pomocí 360° filmu. Alternativně dvourozměrný vývoj (vertikální pohled shora na rozvinutou vnitřní plochu potrubí) umožňuje divákovi získat rychlý přehled o stavu potrubí a přejít na konkrétní závady. Kromě toho lze události v tomto zobrazení snadno měřit pomocí softwarových nástrojů.

Poznáte tekoucí vodu?

Mnozí znají technologii PANORAMO již léta. Některé detaily však ještě nejsou známy všem zájemcům. Kromě jedinečných možností, které poskytuje technologie PANORAMO prostřednictvím digitálních snímků rybího oka, umožňují digitální fotoaparáty PANORAMO nastavit režim videa na významných místech během inspekční jízdy. Pomocí této technologie lze také velmi dobře rozpoznat pohybové sekvence, jako je tekoucí voda.

Brilantnější obraz  4K

Produktová řada PANORAMO byla v posledních letech dále rozvíjena na základě osvědčené technologie. Výsledkem je ještě brilantnější obraz s rozlišením 4K. Zkratka 4K znamená 4000 a znamená přibližný počet horizontálních pixelů (3840 × 1920 pixelů). To znamená čtyřnásobné rozlišení oproti Full HD. Aby bylo možné nabídnout tuto brilanci a bylo možné zobrazit a uložit odpovídající vysoké rozlišení na monitoru, došlo k revoluci v přenosové cestě. Poprvé v historii IBAK pro přenos obrázků a dalších dat použit standard Gigabit Ethernet. S pomocí této technologie je možná rychlost přenosu dat až jedna miliarda bitů (jeden gigabit) za sekundu. Vzhledem k tomu, že IBAK má dlouholeté velmi pozitivní zkušenosti s používáním technologie optických vláken, byly v kabelu použity také 2 optické linky pro standard Gigabit Ethernet. Stejně jako ve většině ostatních kamer IBAK bude mít nová generace PANORAMO možnost integrovat 3D senzor pro měření trasy potrubí.

Podpora vhodným softwarem

S pomocí výkonného softwaru pro analýzu kanálů IKAS evolution lze filmy PANORAMO optimálně a spolehlivě zaznamenávat. Operátorovi je nabízeno moderní a efektivní vedení uživatele. Díky intuitivním provozním postupům má uživatel po krátkém zaškolení pod kontrolou získávání a analýzu dat o kanalizaci se všemi komplexními detaily. IKAS evolution lze nakonfigurovat pro všechny běžné sady pravidel a požadavků klienta pro detekci stavu - samozřejmě také v souladu s EN 13508-2. S technologií PANORAMO lze kontrolní pracoviště přemístit do kanceláře. Po nahrání filmu PANORAMO v terénu lze všechny další pracovní kroky dokončit bez dalších schůzek na místě - od posouzení stavu přes klasifikaci až po plánování rehabilitace

Automatická analýza stavu?

V posledních měsících IBAK zahájil inovační projekt nazvaný „podporovaná analýza“. Stojí za tím projekt přiblížení se k automatickému rozpoznávání stavu, který poskytne technologii PANORAMO (nová a stará generace PANORAMO) značnou přidanou hodnotu. V prvním kroku je třeba rozpoznat nejčastější události v úseku a automaticky zaznamenat stavy. Škody, které nelze automaticky jednoznačně identifikovat, jsou označeny, aby zpracovatel mohl rychleji a cíleněji provádět analýzy poškození. To podporuje vysoce kvalitní a časově nenáročný způsob práce.

Výhody PANORAMO na první pohled


• Brilantní 360° 4K rozlišení
• Vysoká rychlost pojezdu 35 cm za sekundu
• Průjezd úsekem (úseky) bez zastávek
• Žádné rozmazání pohybu navzdory vysoké rychlosti (technologie blesku)
• Volně volitelná perspektiva v nahraném 3D držení filmu
• Virtuální kontrola kanalizace i v kanceláři
• Lepší plánování kontrolních úkolů
• Dodatečné zpracování pro lepší přehled
• Video režim pro detekci například tekoucí vody
• 3D GeoSense volitelný

Technická data systému

Klasifikace produktu kamerový systém / 3D skener
Oblast použití od DN 200
Hmotnost cca 46 kg (podvozek a ráfek 108)
Řiditelné ne
Rychlost plynule nastavitelná, max. 35 cm/s.
Rozlišení obrázku (pixely) 4K (3840 x 1920 pixelů)
Závlačka pohyblivá vodorovně i svisle
Stupeň krytí IP 68
Přípustná okolní teplota 0° C až + 40° C v provozu; -30°C až +70°C během skladování
Monitorování tlaku 2 integrované tlakové senzory (LCD displej a akustický signál v řídící jednotce)
Zkušební tlak na těsnost 1 bar
ATC (Automatic Tilt Compensation = funkce elektronické stabilizace) ne
Výškové nastavení ano, elektrické (volitelné)
Ochrana proti výbuchu volitelná
3D GeoSense volitelný

Příslušenství

Další závaží:
od DN 300
dvojkolí:
Ráfky a valivé kroužky s optimalizovaným jmenovitým průměrem
pneumatika
granulová kola
běhounová kola
přídavek na vozík:
Doplnění k vejčitému profilu / ochrana proti převrácení od 250 / 375 mm nebo od DN 400
Softwarové příslušenství:
Analýza IKAS PANORAMO
