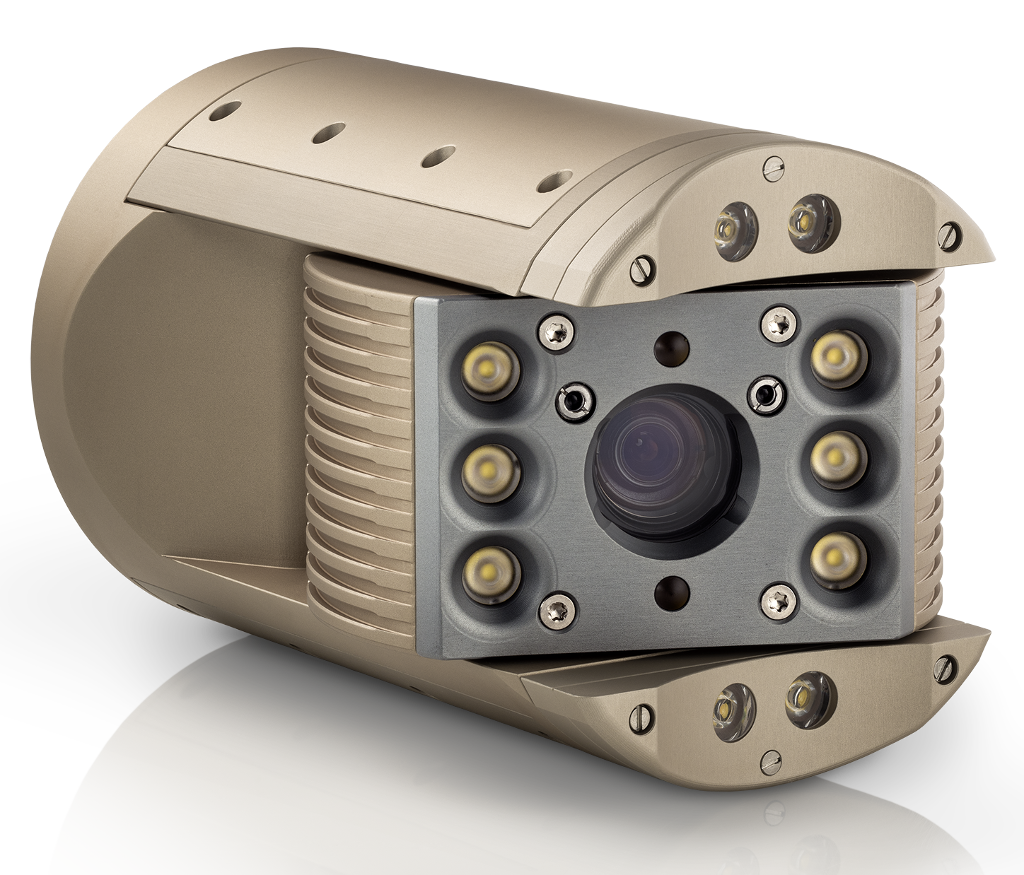

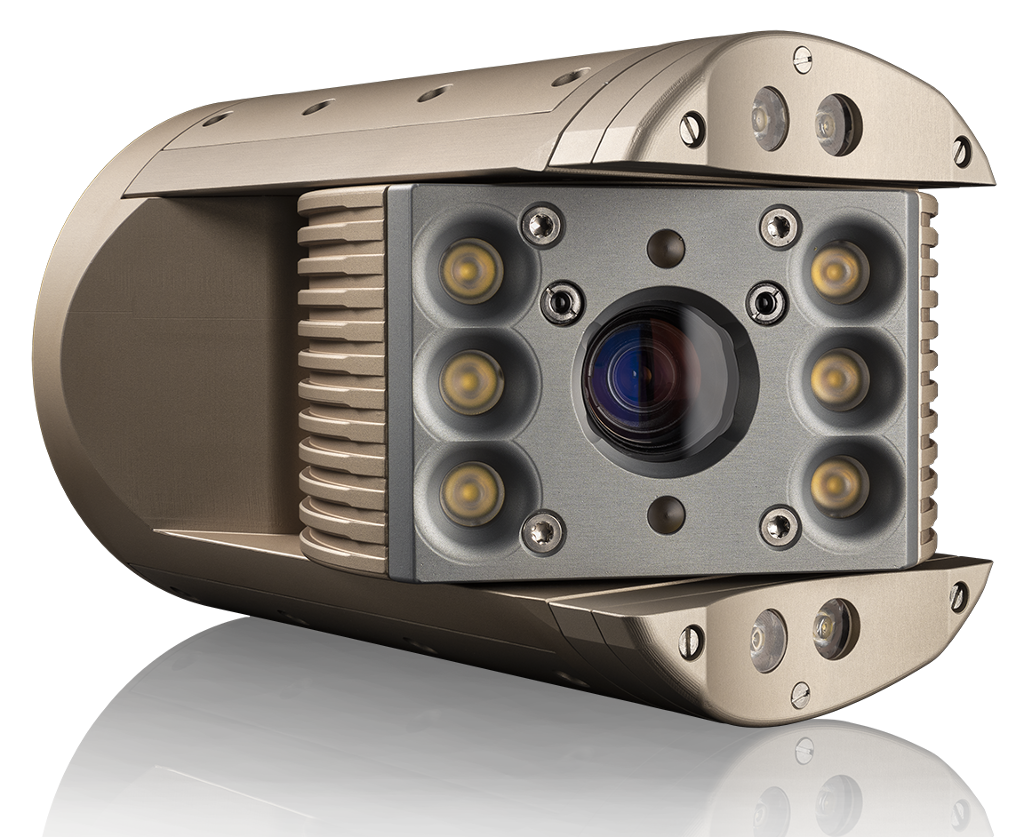

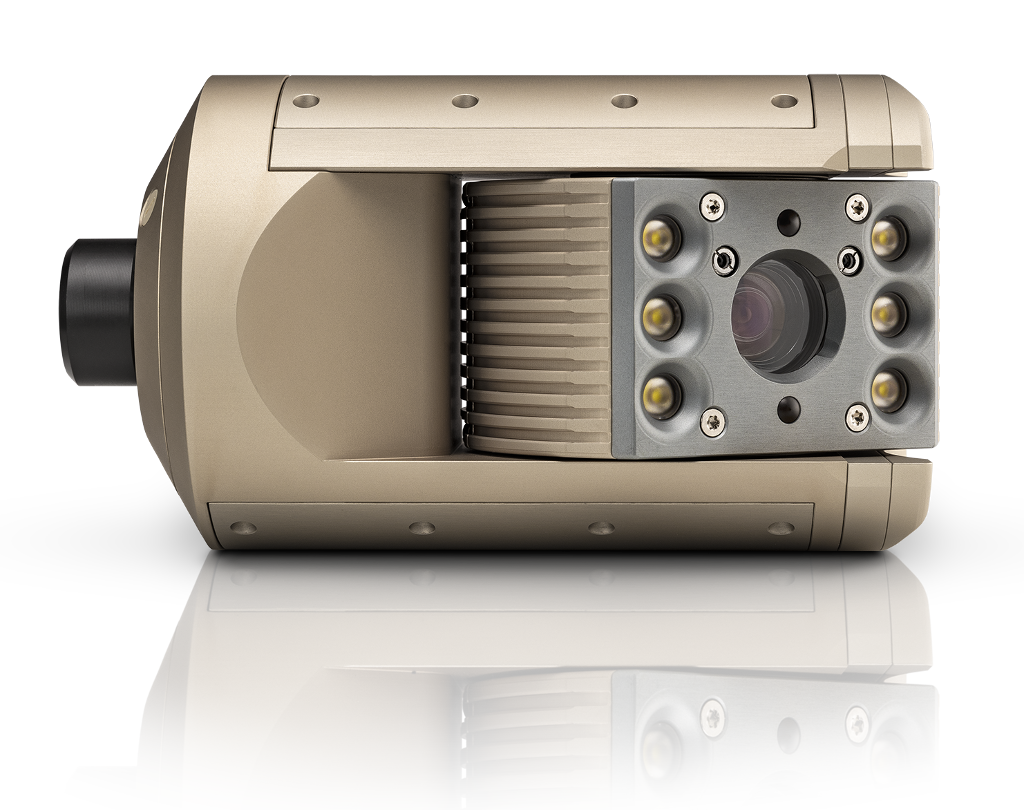

IBAK ORPHEUS 2 je k dispozici od roku 2016 a oproti svému předchůdci zaujme především vyšším rozlišením, vysokou citlivostí na světlo a velmi dobrým osvětlením, takže již není nutné přisvětlování dříve používané pro větší rozměry potrubí.
Osvětlení zajišťuje 12 výkonových LED, které lze spínat ve skupinách. Má také integrované osvětlení zásuvkové mezery a světlo s regulací teploty. Tím se zabrání přehřátí kamery při maximální intenzitě světla.

IBAK ORPHEUS 3 je k dispozici od konce roku 2017 a nabízí také funkci ochrany proti výbuchu. Kameru lze použít od DN 150 do DN 2000 a je tedy všestranná. Kombinuje osvědčené funkce ORPHEUS, jako je plná rotace hlavy kamery a automatické otáčení pouzder.

Nabízí také 10x optický zoom a integrované laserové měření se dvěma lasery. Pomocí laserového skenovacího měření deformace je možná analýza deformace po celé délce řezu. Při couvání z kanalizační trubky se měření provádí pomocí dvou laserových bodů vyrovnaných s vnitřní stěnou trubky.

Kamera se otočí a zachytí se celý profil pozice. Je vytvořena spirála laserových měřicích bodů, která je softwarem vyhodnocena a zobrazena jako grafika i jako zpráva.

Technická data systému

Klasifikace produktu posouvání a otáčení kamery
Oblast použití od DN 150
Rozměry průměr 110 mm / délka 160
Hmotnost cca 1,6 kg (ORPHEUS 2) / cca 1,85 kg (ORPHEUS 3)
Push operace ne
Provoz na vozíku ano
Upright Image (UPC) ano
Správně umístěný obrázek e-Flip, každých 180 stupňů (přepínatelné)
Zoom 10x optický, 12x digitální
F (clona) f/1,8 až f/2,9
f (ohnisková vzdálenost) (mm) 4,2 až 42
Osvětlení 10+2 vysoce výkonné LED, (2x mezera mezi objímkami) přepínatelné a nastavitelné, teplota monitorována
Světelná citlivost (lux) 1,0 lux (F 1,8, 1/50 s)
Stupeň krytí IP 68
Přípustná teplota okolí ve stupních celsia  0 až +40, v provozu -30 až +70 při skladování
Zkušební tlak na těsnost 1,0 bar
Monitorování tlaku 2 integrované tlakové senzory, LCD displej a akustický signál (v řídící jednotce)
Funkce clony manuální, automatická, dálkově ovladatelná
Rozsah otáčení +/-120 stupňů
Volitelný integrovaný vysílač polohy
Ex ochrana ano (ORPHEUS 3)

Prospekt ZDE
