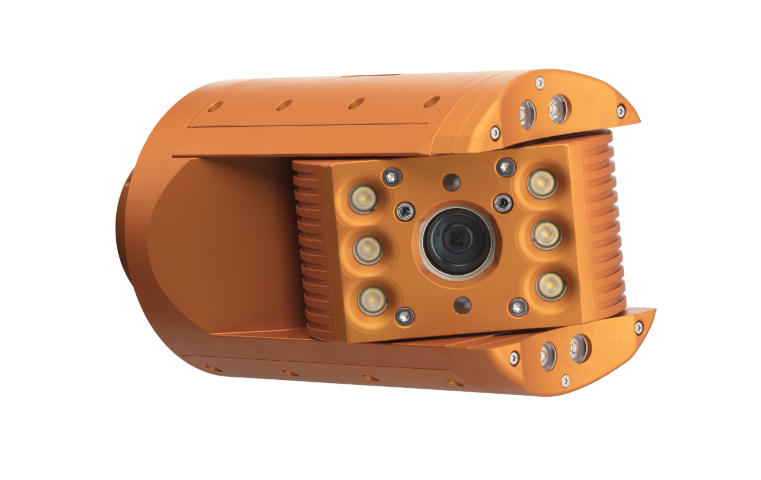

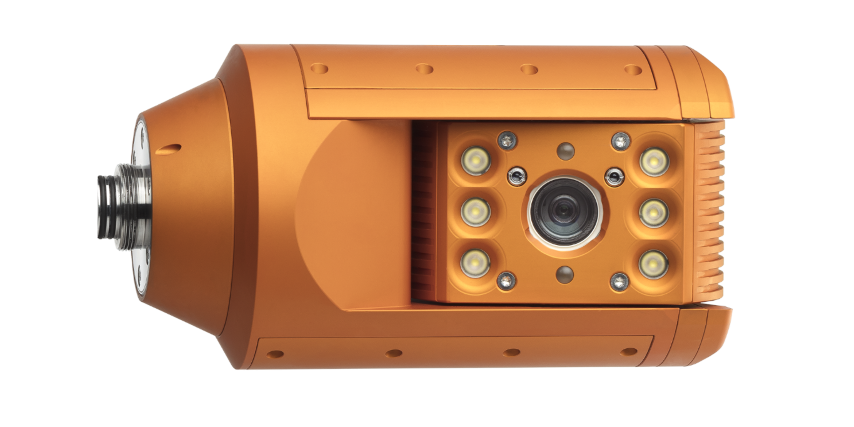

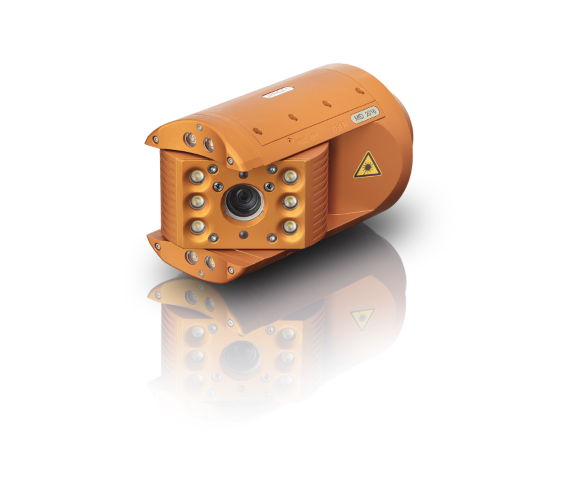

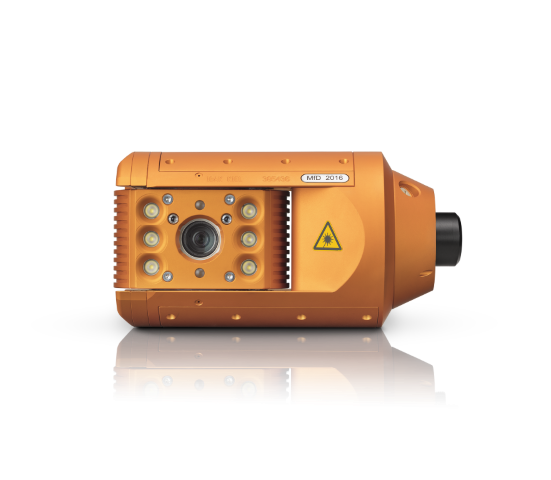

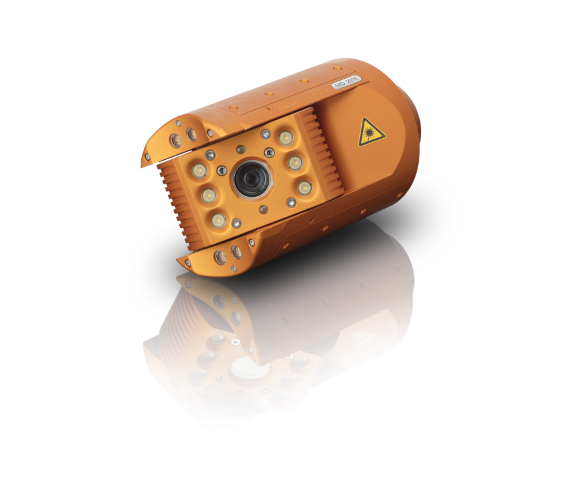

IBAK ORPHEUS 2/3 HD je otočná kamera s vysokým rozlišením pro Full HD systém kontroly kanalizací.

IBAK je průkopníkem této technologie na trhu a poskytuje systém, pomocí kterého lze vytvářet, přenášet, zobrazovat, zpracovávat a archivovat videa ve full HD kvalitě. Kamera ORPHEUS 2/3 HD je vybavena obrazovým snímačem ve formátu Full HD (1920 x 1080 = 2,08 milionu pixelů), který má přibližně 5x více pixelů než běžný snímač PAL.

Přenos obrazu je zcela digitální, od generování obrazu v hlavě kamery až po zobrazení a uložení v řídicí jednotce. Produkovaný obraz kamery má tedy bezkonkurenční kvalitu z hlediska rozlišení a věrnosti barev. Full HD rozlišení ORPHEUS 2/3 HD je přenášeno přes optické vlákno a vysoce efektivně komprimováno pomocí standardu H.264.

Se svým vertikálním rozlišením obrazu 1080 pixelů splňuje ORPHEUS 2/3 HD požadavky DWA M149-5 pro kontrolu potrubí velkých průměrů (např. požadované vertikální rozlišení minimálně 1000 pixelů pro potrubí DN 1000). Kromě generování digitálního obrazu ve vysokém rozlišení má ORPHEUS 2/3 HD všechny důležité funkce konvenční kamery, jako je 10x optický zoom a snadno ovladatelné měření defektů při kontrolách v kanalizaci atd.

Kromě toho se vyznačuje 10x optickým zoomem a integrovaným laserovým měřicím systémem se dvěma lasery. Se systémem měření deformací Laser-Scan je možná analýza deformace po celé délce řezu. Měření se provádí při zpáteční cestě z kanalizace pomocí dvou laserových bodů umístěných na vnitřní stěně potrubí. Kamera se uvede do rotace a naskenuje se kompletní profil řezu. To vytváří spirálový obrazec laserových měřicích bodů, které jsou analyzovány softwarem a zobrazeny jak v grafické formě, tak jako zpráva.

ORPHEUS 3 HD je nabízen také s ochranou proti výbuchu. Všechna data jsou zobrazena a zpracována v softwaru IKAS evolution.

Technická data

Klasifikace produktu Otočná a naklápěcí kamera
Kontrolní rozsah DN 150 a vyšší
Rozměry průměr 110 mm / délka 170 mm (ORPHEUS 2 HD) 186 mm (ORPHEUS 3 HD)
Hmotnost cca. 1,6 kg (ORPHEUS 2 HD) / cca. 2,17 (ORPHEUS 3 HD)
Push operace ne

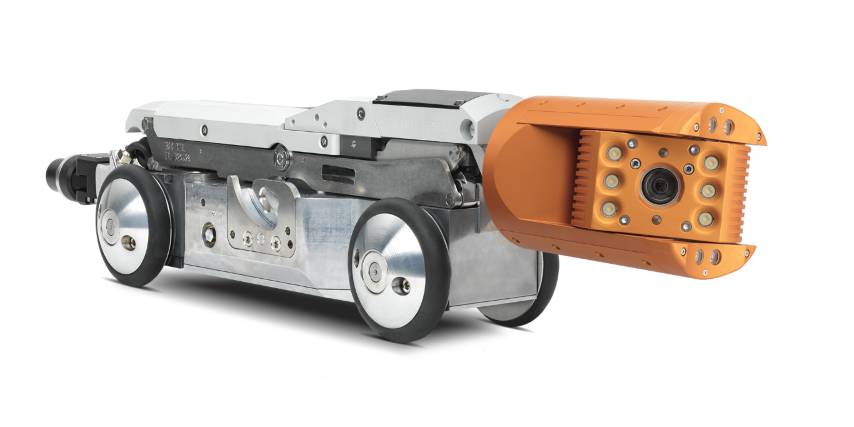

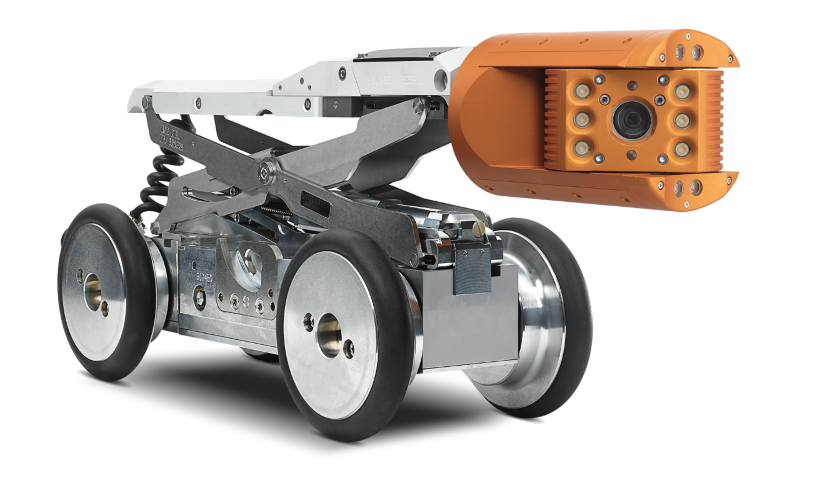

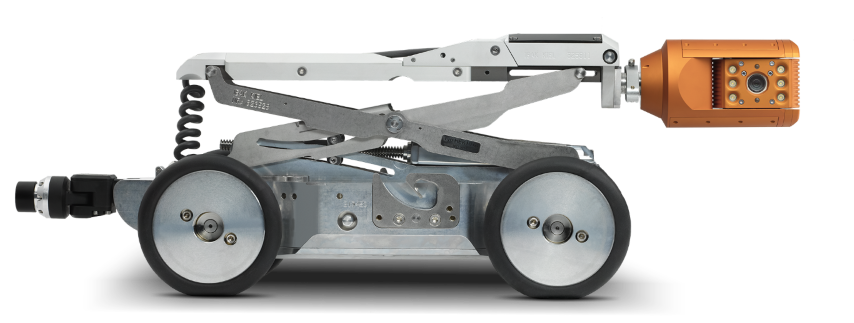

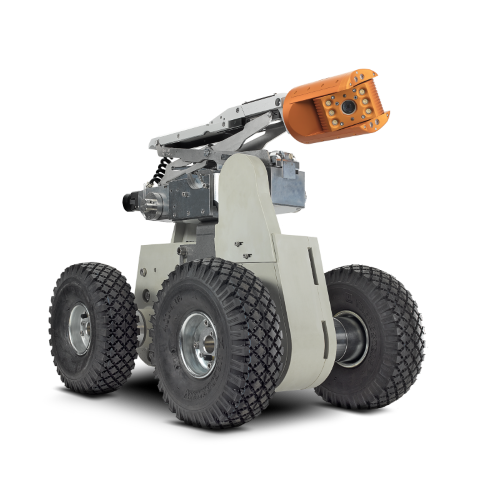

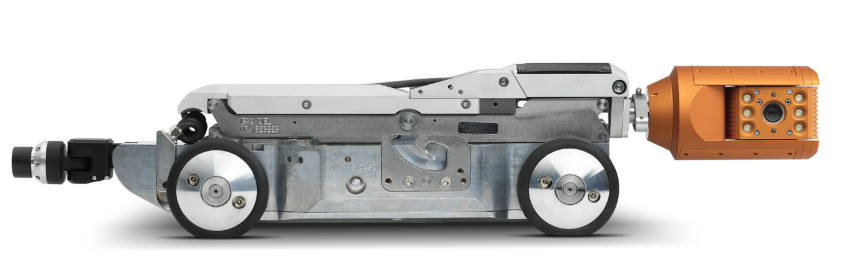

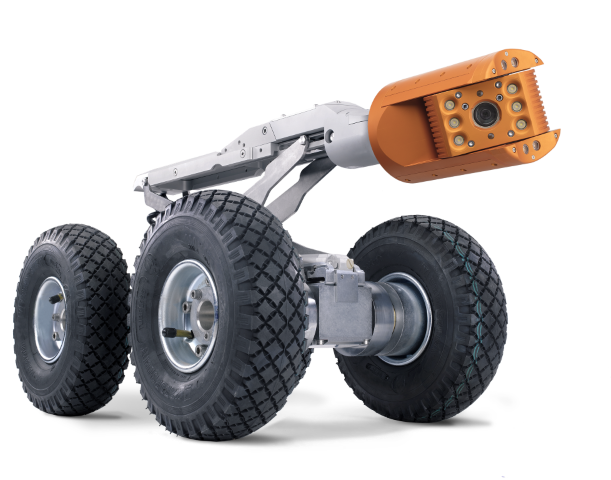

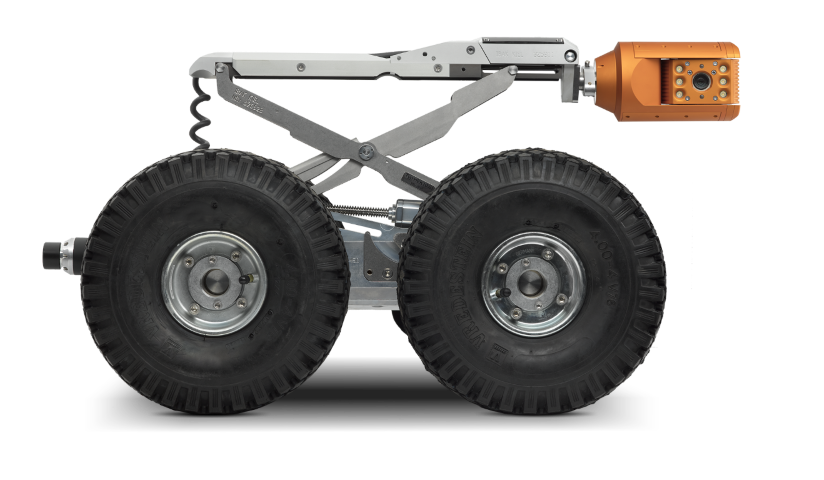

Provoz na vozíku ano
Vzpřímené ovládání obrazu ano
Správně orientovaný obraz e-Flip, každých 180 stupňů (přepínatelné)
Zoom 10x optický / 16x digitální
F (závěrka) 1:1,8 až 1:3,4
f (ohnisková vzdálenost) (mm) 3,3 až 33
Osvětlení 10+2 vysoce výkonných LED, (2x pro osvětlení spáry) přepínatelné, ovladatelné, teplotně řízené
Světelná citlivost (lux) 0,5 lux (F 1,8, 1/50 s)
Třída ochrany IP 68
Přípustná teplota okolí ve stupních celsia 0 až +40 během provozu -30 až +70 pro skladování
Zkušební tlak 1,0 bar
Monitorování tlaku 2 integrované tlakové senzory (LCD indikátor a akustický alarm v řídicí jednotce)
Funkce clony ručně, automatická, lze ovládat dálkovým ovládáním
Rozsah posouvání +/-120 stupňů
TV standard HD, Full HD
Horizontální rozlišení obrazu horizontální 1920, vertikální 1080
Integrovaný laser ano, 2 lasery, režim LaserScan
Volitelný integrovaný vysílač detektoru
Ochrana proti výbuchu ano (ORPHEUS 3HD)
3D GeoSense volitelný
